概述

    电气火灾监控系统是我公司综合采用国际先进技术设计，研发的新型电气火灾监控报警系统，系统主要由电气火灾监控图形软件，HZY-500M电气火灾监控设备、HZ-Y500M系列剩余电流监控探测器及测温传感器等产品构成。
    系统通过对配电回路和用电的漏电、过电流、温升等火灾危险参数实施监控和管理，从而达到预防电气火灾的发生。
    电气火灾监控系统是采用嵌入计算技术、剩余电流检测技术、温度检测技术，通过现场总线通讯方式组成的电气火灾监控系统，具有结构简单、安装方便、可靠性强、适应性广的优点，所有技术指标全部满足并优于GB14287-2005 国家标准的要求。本系统产品广泛应用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社、集体宿舍、学校、文物保护单位、工厂车间、普通仓库等区域用电的安全防火保护。

设计应用

●电气火灾监控设备( 监控中心设备)
  满足国家标准GB14287.1-2005( 电气火灾监控系统) 第一部分：( 电气火灾监控设备) 型号：HZY-500 容量：512 个单元，通过CHA 总线监
  控和管理每台HZY-500 系列监控器。
●电气火灾监控探测器( 现场监控探测器)
  满足国家标准GB14287.2-2005( 电气火灾监控系统) 第二部分：( 剩余电流式火灾监控探测器) 或( 第三部分测温式电气火灾监控探测器)
  型号：监控探测HZY-500 为独立式监控探测器，可单独使用，也可通过CAN 总线接受监控中心主机(HZY-500 ) 的控制与管理。
  安装：A、配电箱( 柜) 内部安装；B、配电箱( 柜) 外部安装；C、配电箱( 柜) 厂家成套形式等。
●互感器(传感器)HY、HF 专为HZY-500 监控器配套使用。
  选型：剩余电流探测器( 根据负载电缆总截面积选择合适内径的剩余电流探测器)。
过电流探测器( 根据负载回路电流和导线截面积选择合适的过电流探测器)；
温度传感器( 监测包括线缆在内的配点装置中关键部位的温度)。
●通信传输线路
  传输介质：通讯距离小于500m 可采用双绞线，推荐使用屏蔽双绞线或光纤等；按消防管理要求敷设。
  辅助材料：总线短路隔离器( 宜高置)，中继器、分之器、具体可施工现场配置。

功能特点

●中文LCD 显示界面
●遥测参数实时显示
●预警、报警、控制功能
●设备参数现场手动设定和远程设定
●内、外双CAN 通讯
●声、光警报
●RS232 现场维护接口
●事件记录存储、查询、打印功能
●用户操作分级
●主、备双路自动切换电源系统

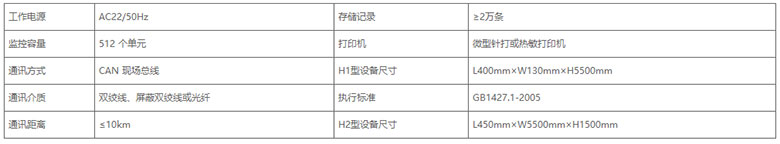

主要技术参数
