ZN63(VSl )-24KV系列户内高压真空断路器，系三相交流50Hz 额定电压为24kV 电力系统的户内开关设备，作为电网设备、工矿企

业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。

该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

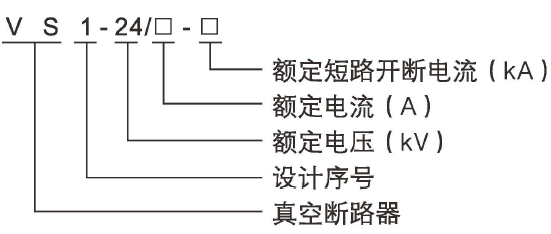

产品型号及含义:

环用环境

a 周围空气温度：上限+40℃。下限-15℃;

b 海拔高度：≤1000m( 若需增高海拔，则额定绝缘水平相应提高);

c 振幅：地震烈度不超过8度;

d 空气相对湿度日平均值不大于95%，月平均值不大于90%

e 火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

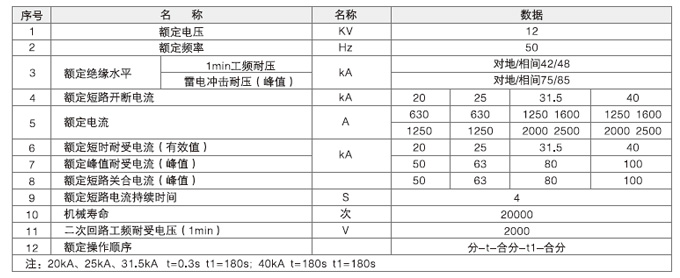

主要技术参数:

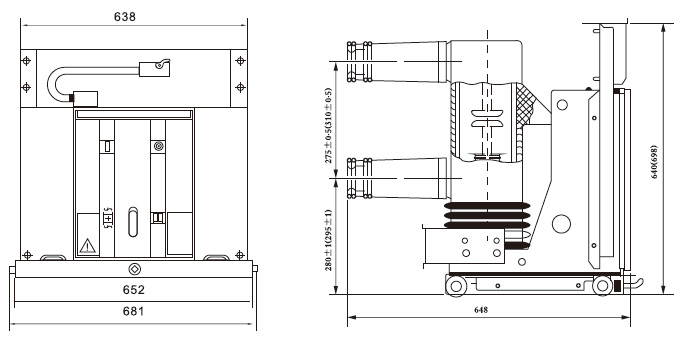

外形尺寸图：
